R13系列大流量减压器
R13系列大流量减压器
单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，主要应用于大流量气体系统，适用于纯净气体、标准气体、腐蚀性气体等。
所属分类：
大流量减压器
我要询价
- 产品特点
- 内部结构图
- 流量曲线图
- 安装尺寸图

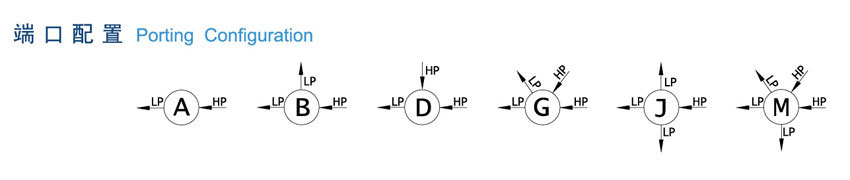

- 端口配置
- 订购指南
-
- 商品名称: R13系列大流量减压器
- 商品编号: 1139560604898054144
单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，主要应用于大流量气体系统，适用于纯净气体、标准气体、腐蚀性气体等。
结构特点Features- 单级式减压结构
- 母体与膜片采用硬密封形式
- 母体螺纹:进出气接口3/4" NPT(F)
- 压力表接口1/4" NPT(F)
- 内部结构易吹扫
- 内设双层过滤网
- 可采用面板或墙式安装
材料结构Materials Of Construction- 母体Body: SS316L,铜镀镍
- 上盖Bonnet:铜镀镍
- 垫片Valve seat: PCTFE
- 膜片Diaphragm: SS316L
技术参数Specifications- 最大输入压力Inlet pressure max: 1500psig
- 输出压力Outlet pressure: 0~15psig, 0~25psig,0~75psig, 0~125psig.
- 安全测试压力Proof pressure: 1.5倍的最大输入压力
- 适用温度Operating temperature: -40ºF~+165ºF(-40ºC~+74ºC)
- 泄漏率Leak rate: 2x10-8atm cc/sec He
- CV: 1.8
- 重量Weight: 2.7kg
-
-
-
-
-
