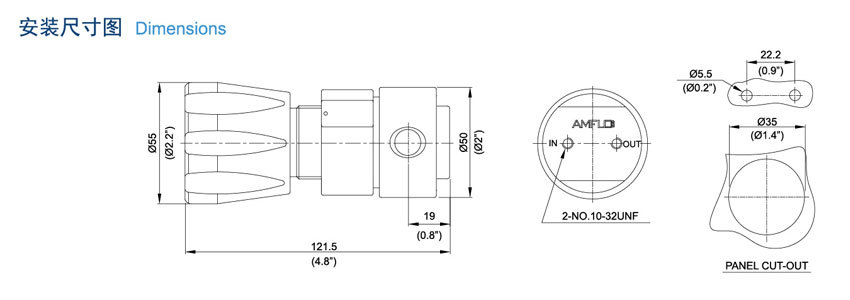

- 安装尺寸图
- 端口配置

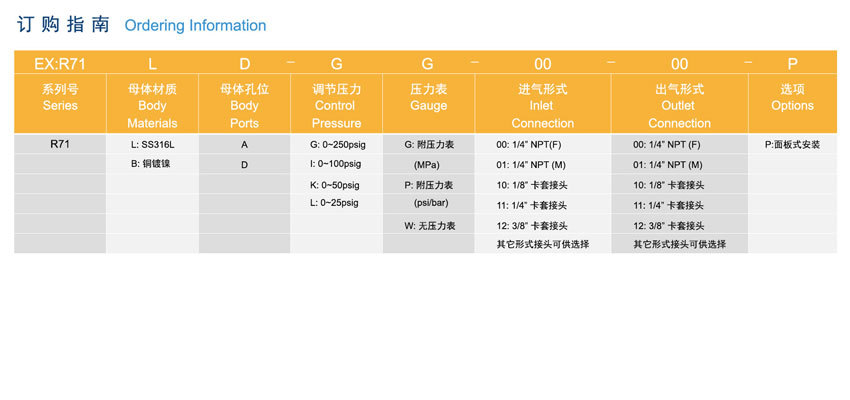

- 订购指南
-
- 商品名称: R71系列低压背压阀
不锈钢膜片压力传输，压力控制准确，用于调节上游压力，适用于纯净气 体、标准气体、腐蚀性气体等。
结构特点Features- 母体与膜片采用硬密封形式
- 母体螺纹: 1/4" NPT(F)
- 四种不同控制压力范围可供选择
- 敏感原件设计控制压力准确
- 可采用面板或墙式安装
材料结构Materials Of Construction- 母体Body: SS316L,铜镀镍
- 上盖Bonnet: SS304,铜镀镍
- 垫片Valve seat: PCTFE, PEEK
- 膜片Diaphragm: SS316L
技术参数Specifications- 最大调节压力Control pressure max: 250psig
- 调节压力Control pressure: 0~25psig,0-50psig,0~100psig, 0~-250psig
- 安全测试压力Proof pressure: 1.5倍的最大输入压力
- 适用温度Operating temperature: -40ºF~+165ºF(-40ºC~+74ºC)
- 泄漏率Leak rate: 2x10-8atm cc/sec He
- CV: 0.08
- 重量Weight: 0.9kg
-
-
-
-
-
